سوئیچ شیب سری CB-39

  • همه مدل‌های کاوشگر ضد هوا، ضد گرد و غبار و ضد آب هستند
  • کاوشگر جمع و جور باید برای برنامه هایی که منطقه محدود و استاندارد است استفاده شود
  • کاوشگر سنگین باید برای کاربردهای مقاوم در برابر سایش استفاده شود.
  • نصب و راه اندازی ساده
  • هزینه های کمتر
درخواست قیمت فایل‌ها
سوئیچ شیب سری CB-39

کاوشگرهای سوئیچ شیب، حسگرهای شیب الکترومکانیکی هستند که برای سنجش وجود یا عدم حضور مواد حجیم در محل نصب طراحی شده اند. کاربردهای معمولی شامل تشخیص سطح بالا و پایین و تشخیص شرایط وصل شده در ناودان است. همچنین برای تشخیص شرایط مواد فله بر روی تسمه نقاله استفاده می شود.

سوئیچ شیب KBT از دو ماده برای کاربردهای مختلف ساخته شده است: سری SS با بدنه فولادی ضد زنگ و سری CB که از فلز ساخته شده اند تا شرایط کاری سنگین را برآورده کنند. بسته به کاربرد، می توان آن را با یک واحد کنترل اختصاصی عرضه کرد یا می تواند مستقیماً در سیستم کنترل موجود ادغام شود.

سوئیچ‌های شیب KBT دو گزینه خروجی متفاوت دارند.

- سوئیچ های شیب NC استاندارد که می توانند به صورت مستقل استفاده شوند یا با واحدهای کنترل ما جفت شوند،
می تواند موقعیت های کج و عمودی را تشخیص دهد.
- کلیدهای خروجی الکترونیکی تنها با جفت شدن با یک واحد کنترل قابل استفاده هستند و قابلیت تشخیص وضعیت برای وضعیت کج، عمودی، خطا و اتصال کوتاه را دارند. با مزیت اضافی داشتن رله خطا، می‌توانید مشکلات مدل‌های الکترونیکی را زودتر تشخیص دهید و از خرابی و خرابی جلوگیری کنید.

در مورد سازگاری سوئیچ های شیب KBT با واحدهای کنترل موجود خود از ما بپرسید.

ویژگی ها

مقاوم و مقاوم
نصب ساده
گستره وسیعی از گزینه های سفارشی سازی
گزینه های جیوه و غیر جیوه
گزینه های خروجی NC یا الکترونیک
واحدهای کنترل برای نظارت بر برنامه های شما
گزینه‌های تاخیر برای جلوگیری از هشدارهای اشتباه
کلاس حفاظتی IP68
برنامه‌های افزودنی Probe برای نیازهای برنامه موجود هستند
گزینه‌های حفاظتی کابل خطر خرابی را کاهش می‌دهد

گزینه‌های کاوشگر

گزینه مکان خطرناک
X: ATEX Zone 20/21 دارای گواهی برای مکان های خطرناک. (پسوند نام مدل، به عنوان مثال CB-39NMX)

گزینه های دیگر

HT: دمای بالا، -40 و درجه سانتیگراد - 180 و درجه سانتیگراد

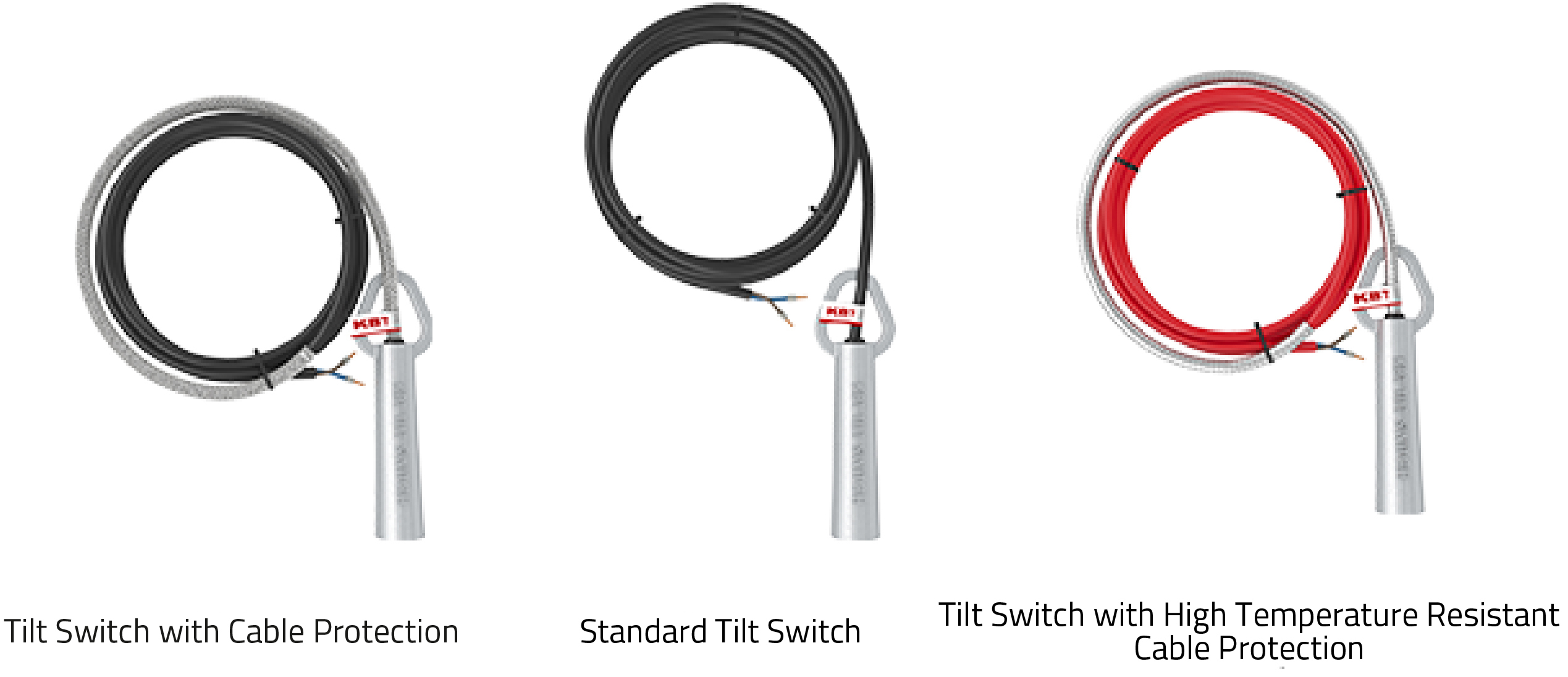

C1: محافظ کابل، مجرای فولادی بافته شده.
C2: محافظ کابل، مجرای شیلنگ در هم قفل شده.

سری CB-39 - کاوشگر چدنی سنگین

مدل زاویه شیب عطارد غیر جیوه خروجی
CB-39 35° x   NC در حالت عمودی. در زاویه باز می شود.
CB-39A 20° x   NC در حالت عمودی. در زاویه باز می شود.
CB-39NM 20°   x NC در حالت عمودی. در زاویه باز می شود.
CB-39E 35° x   الکترونیکی. باید با واحدهای کنترل استفاده شود.
CB-39AE 20° x   الکترونیکی. باید با واحدهای کنترل استفاده شود.
CB-39NME 20°   x الکترونیکی. باید با واحدهای کنترل استفاده شود.

مشخصات فنی

محفظه سری CB-39: ریخته گری چدن داکتیل اندود نیکل
نصب آویز و دو قلاب S (همراه با کاوشگر)
رتبه بندی دما -40°C، +80°C
کلاس حفاظت IP67
گواهینامه ها CE، EAC، CULus اختیاری
منطقه خطرناک اختیاری ATEX Zone 20/21
مقادیر تماس CB-39: 120 VAC- 12.5 A
CB-39A: 120 VAC - 1.5 A
CB-39NM: 60 VDC - 0.25 A

گزینه های برنامه افزودنی Probe

BF: شناور توپ. 4" طبق استاندارد، ابعاد سفارشی در دسترس هستند. مفید با مواد کم چگالی.
EP: Extension Plate. برای برنامه های تشخیص جریان مفید است.
WP: بشقاب بپوشید. برای طولانی کردن پروب یا محافظت از بدنه پروب استفاده می شود.
CP: Cross Paddle. برای مواد روان استفاده می شود.

واحدهای کنترل سوئیچ شیب

مدل نوع محفظه تماس با زنگ ساعت مخاطب خطا
KT-30F نصب میدان فلز 1 SPDT 1 NO، نشانگر اتصال کوتاه. فقط در صورت استفاده با مدل های خروجی الکترونیکی.
KT-30FS نصب میدان فولاد ضد زنگ 1 SPDT 1 NO، نشانگر اتصال کوتاه. فقط در صورت استفاده با مدل های خروجی الکترونیکی.
KT-32F نصب میدان ترموپلاستیک 1 SPDT 1 NO، نشانگر اتصال کوتاه. فقط در صورت استفاده با مدل های خروجی الکترونیکی.
KT-35DIN پایه DIN ترموپلاستیک 1 نه 1 NO، نشانگر اتصال کوتاه. فقط در صورت استفاده با مدل های خروجی الکترونیکی.

مشخصات فنی

محفظه KT-30F فلز
KT-30FS فولاد ضد زنگ
KT-32F ترموپلاستیک
KT-35DIN ترموپلاستیک
نصب KT-30F از طریق براکت های ارائه شده در جای خود پیچ می شود.
KT-30FS
KT-32F
KT-35DIN Mount DIN
رتبه بندی دما همه مدل ها -40°C، +80°C
ورودی همه مدل ها 110/220 VAC، 50/60 هرتز
تماس با زنگ ساعت KT-30F 1 SPDT - 110/220 VAC 6 A - 30 VDC 6 A
KT-30FS
KT-32F
KT-35DIN 1 NO - 110/220 VAC 2 A - 24 VDC 3 A
مخاطب خطا KT-30F 1 SPDT - 110/220 VAC 2 A - 24 VDC 2 A
KT-30FS
KT-32F
KT-35DIN 1 NO - 110/220 VAC 2 A - 24 VDC 2 A
تاخیر همه مدل ها 1، 2، 4 یا 6 ثانیه.
کلاس حفاظت KT-30F IP66
KT-30FS
KT-32F
KT-35DIN IP20
گواهی نامه ها همه مدل ها CE
