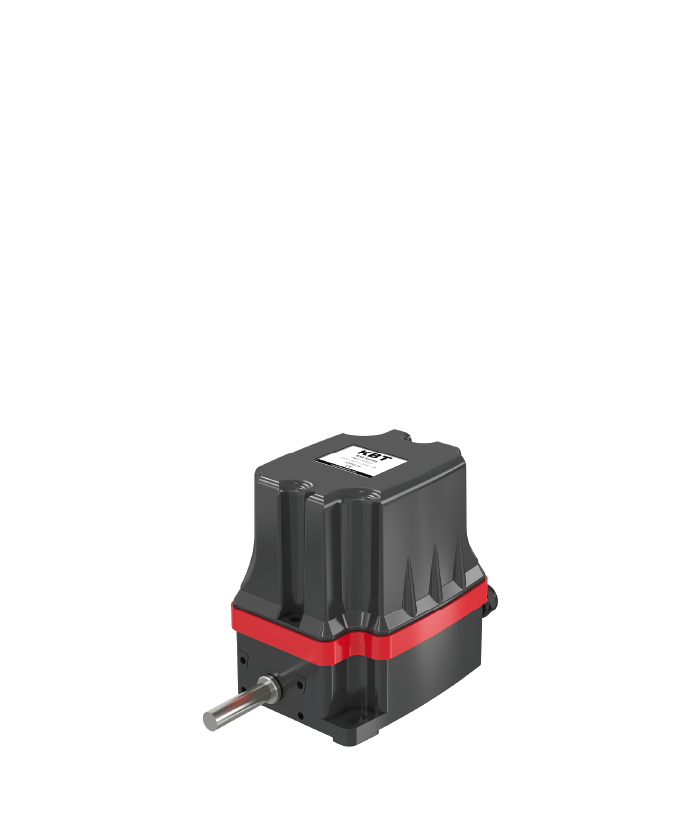

KSA Serisi Tur/Tambur Limit Switch

  • ABS Plastik Gövde
  • 1:6 dan 1:100 Tur Oranına Sahip
  • 2, 3 veya 4 Microswitch
  • IP67 Koruma Sınıfı
  • 8 mm veya 12 mm mil (şaft) opsiyonel.
  • CE, EAC Standartlarına Sahip
Teklif iste Paylaş
KSA Serisi Tur/Tambur Limit Switch

KSA Serisi Tur/Tambur Limit Switch, vinç ve kaldırma uygulamalarında kullanılan ekipmanlar başta olmak üzere çeşitli endüstriyel cihazların hareketlerinin kontrolünde kullanılır. Switch üzerindeki mil, kontrol edeceği ekipmana bağlanır ve önceden seçilmiş sayılı tur dönüşlerinden sonra mil üzerindeki kam yardımıyla iç switchler kontak verir. Bu özelliğiyle makinalarınızın kontrolünde bir yardımcı olarak kullanılır.

Üç farklı açı ile seçilebilen kamlar iç switchlerin mükemmel doğrulukla çalıştırabilmesini sağlar. 1:6 ve 1:100 tur arasında seçenek yapılabilmektedir ve isteğe göre 2, 3 veya 4 kontaklı olarak üretilebilir.

Üretim teknikleri ve kalitesi ile birçok uygulamada uzun yıllar kullanılabilmek üzere tasarlanmıştır.

Teknik Özellikler

Gövde Termoplastik
Micro Switch Değerleri 250 VAC 3A
Çıkıș Sinyali Maks. 4 NC + 4 NO
Kablo Girişi M16x1,5
Çalışma Sıcaklığı -25°C,  +70°C arası
Kontak Durumu Snap-action
Koruma Sınıfı IP67
Muhafaza Rengi Siyah (RAL 9005)
Ağırlık 300 g
Montaj Yapısı Tek eksende kullanım için uygundur.
Tahrik Sonsuz
Mil Çapı 8 mm veya 12 mm opsiyonel.
Mekanik Ömrü 2 x 1000000 Açma Kapama

Güvenlik Onayları

Elektriksel Güvenlik EN 60947
Mekanik Güvenlik EN 60204
Dış Mekan Güvenlik EN 60529
Belgeler CE, EAC
Micro switchler VDE onaylıdır.

Opsiyonel Özellikler

Kam Tipi / Açısı
8 mm veya 12 mm Mil Çapı
Tur Sayısı

Model Özellik Listesi

Tur Oranı

 2 Kontak 3 Kontak 4 Kontak
1:6 KSA06-2B KSA06-3B KSA06-4B
1:9 KSA09-2B KSA09-3B KSA09-4B
1:15 KSA15-2B KSA15-3B KSA15-4B
1:25 KSA25-2B KSA25-3B KSA25-4B
1:35 KSA35-2B KSA35-3B KSA35-4B
1:50 KSA50-2B KSA50-3B KSA50-4B
1:75 KSA75-2B KSA75-3B KSA75-4B
1:100 KSA100-2B KSA100-3B KSA100-4B
1:150 KSA150-2B KSA150-3C KSA150-4C
1:175 KSA175-2B KSA175-3C KSA175-4C
1:200 KSA200-2B KSA200-3C KSA200-4C
